泰賽萬能自適應電容式油耗型北斗GPS一體機
主機主要技術參數●工作電壓: 9~40V/DC (寬電壓,支持12V 和24V 車輛)
●電源抗反接特性: ≥80V
●功 耗: 40mA@12V
●內置高溫鋰電池:550mA
●后備電源待機:6 ~ 10 小時
●工作溫度: -20℃~+70℃
●工作濕度: 5%-95%
●存儲溫度: -40℃~+85℃
●GSM 頻段: 四頻 850MHz/900MHz/1800 MHz/1900 MHz
●GPS 性能指標:靈敏度: -163db
●接收板結構: 車載機模組 24 通道
●定位精度: < 5 米(95%);
●冷啟動時間: < 48 秒(平均)
●溫啟動時間: < 38 秒(平均)
●熱啟動時間: < 8 秒(平均)
萬能自適應電容式油量傳感器
●檢測范圍:100~1000mm●分辨率。0.01mm
●探極耐溫:-50~150℃
●探極直徑:Φ18
●輸出信號:4~20mA、0~5V、0~10V、RS485通訊、RS232通訊
●供電電源:DC12~40V(4—20mA除外) 極限工作電壓:DC10V~60V(4—20mA除外)
●固定方式:螺紋安裝M20×1.5或法蘭安裝,特殊規格可按要求定制
●防爆等級:隔爆ExdⅡC T5
●精確度等級:測量范圍在300mm以內時;精確度等級是1.5;測量范圍在300mm到700mm時;精確度等級是1.0; 測量范圍在700mm到1000mm時;精確度等級是0.5;
注:有效范圍內精度等級為上述精度或絕對誤差3mm (取最大)。
安裝所需工具:電鉆(能夾10mm鉆頭的)一個,直徑20mm的開孔器一個,8號的套筒一個(安裝在電鉆上的),5個燕尾螺絲,十字螺絲刀,鉗子, 586密封膠,電纜線5-7m左右(由油箱通往駕駛室,視車況而定),黑膠布,扎帶,數字萬用表。
安裝時的注意事項:油箱蓋子要卸下來,確保油箱內部空氣暢通。傳感器的安裝位置應盡量靠近油箱中心,從而減小車輛在上下坡時對油面傾斜、波動造成的影響。同時要避開原來油浮子的位置。走線盡量與原車的走線線路一致。
操作流程:
1:在清理油箱表面油污后,用電鉆夾住直徑20mm的開孔器,盡量靠近油箱的中間開孔,速度不要快。開孔的同時要清理金屬碎屑。等到將要鉆透時停止,用螺絲刀和鉗子把即將要鉆透的金屬物去掉,避免掉入油箱。
2:傳感器的法蘭與油箱之間的縫隙用密封膠將其密封。
3:把8號的套筒安裝在電鉆上,之后將燕尾螺絲把傳感器和油箱固定在一起。
4:走線:連接油箱到電瓶、駕駛室的線路。
5:塑料圓筒和法蘭擰在一起,兩個螺絲固定后,用鋼絲線束把塑料圓筒和法蘭鎖住。

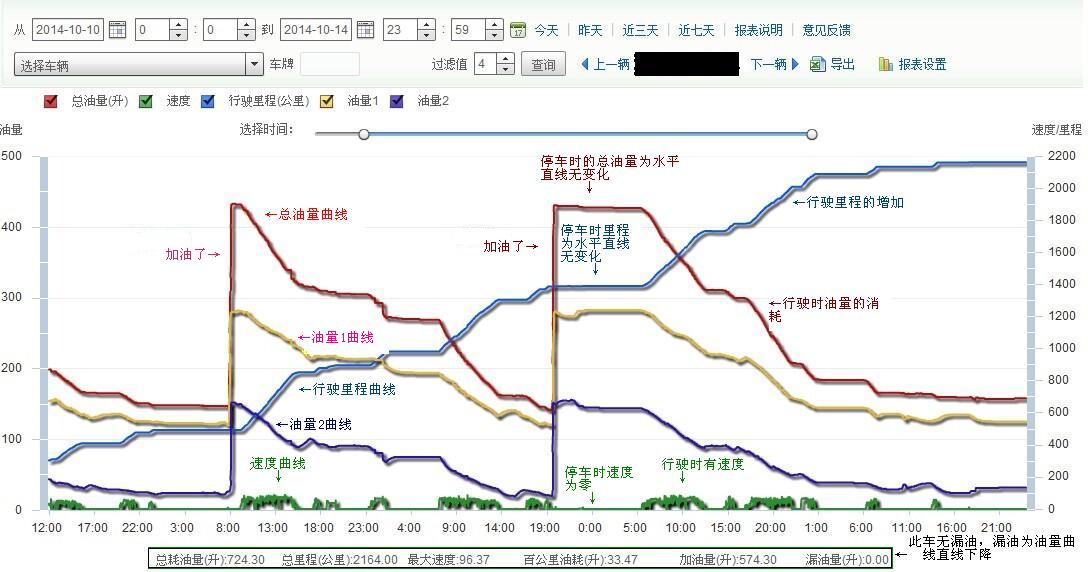

6:標定。標定之前,盡量將油箱剩余油量排空。標定方法:萬用表的紅色端連接GPS終端的白色線即模擬量輸入線,黑色端連接GPS終端的黑色線(8口線的),將萬用表?yè)艿?0V的量程上。建議每次加油量20L,每加完一次,記錄一組數據,直到將油箱加滿為止(必須加滿)。電壓值精確到小數點后兩位。把測量得的數據組上報給我公司,由客服人員在后臺進行標定之后,客戶端即可觀察到油量(此油量始終為油箱的剩余油量)。
